陶瓷复合耐磨弯头

日期:2015-05-26 11:47 关注:

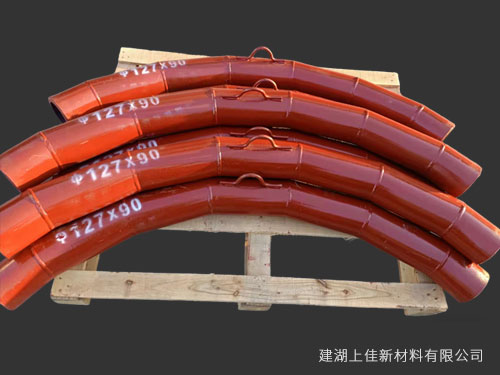

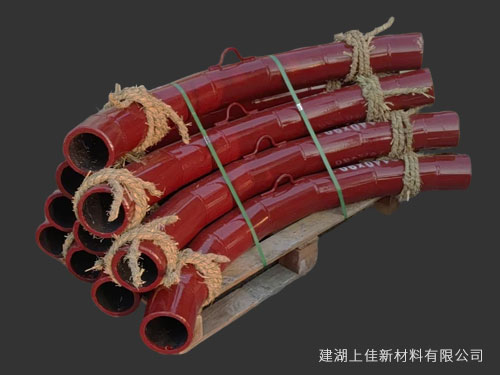

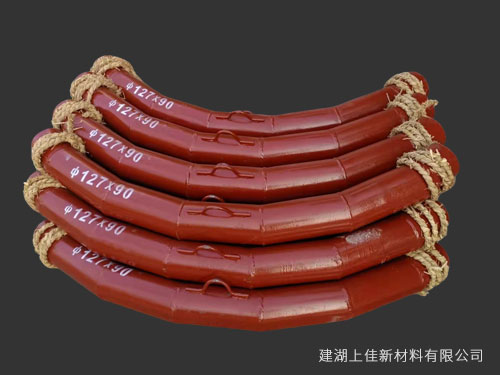

陶瓷复合耐磨弯头


产品介绍

陶瓷复合耐磨弯头是国家“863”计划中研制成功并产业化具有国际先进水平的新型复合材料。采用自蔓延方法在钢管内壁复合A1203陶瓷,形成陶瓷一钢复合管。在电厂中作为输送煤粉弯管和灰粉弯管使用,其使用寿命为20#钢管的15倍以上,耐磨合金铸钢管的5倍。

在矿山、电厂、化工、钢铁及水泥等行业采用管道输送物料,有干粉输送,也有浆料输送。管道由此承受着物料的冲蚀磨损,以及料浆的腐蚀和气蚀作用,加速钢管的磨损失效.尤其是弯头,送灰弯头使用寿命最短30天,最长不过120天。为了提高钢管的使用寿命,开发了耐磨陶瓷弯头(陶瓷复合管),并在实际生产中得到了应用。

性能参数

温度范围:-30~800℃
硬度:1100~1400HV
压溃强度:350~400MPa
抗压剪切强度:15MPa
绝对粗糙度:DN≤150为0.35,DN>150为0.12
线膨胀系数:8.5~9

电厂管路中不同弯头的使用情况对比

10万KW机组,使用煤炭粉达45%,每管每小时送粉42t
材料 (公称直径/mm)×(管厚/mm) 使用情况
20钢管 DN350×10 1个月磨穿
高铬合金铸钢管 DN350×25 11个月磨穿
夹套式铸石管 DN350×55 23个月磨穿
陶瓷复合管 DN350×14 已用24个月,只磨穿0.2mm

气力输送干灰,74t/h,流速为2m/s,质量分数为28%,位置在进灰库拐弯处
20钢管 DN150×10 3个月磨穿
高铬合金铸钢管 DN150×20 5个月磨穿
夹套式铸石管 DN150×50 12个月磨穿
陶瓷复合管 DN150×11 已用24个月,只磨穿0.15mm


输送铁矿精粉耐磨对比实验

材料 时间 磨损掉尺寸 平均年磨损率
陶瓷复合管 1994年4月-1997年4月 0.12 0.04
20#钢管 1994年-1997年4月 翻身一次
换管一次
共21mm
7
平均年磨损率比值:20#钢管÷陶瓷复合管=175
陶瓷复合耐磨弯头在金属矿山上使用,其耐磨性比同壁厚的无缝钢管高15倍以上。在铁精矿粉的箱送管路中运行3年后,无缝钢管的磨损为27mm,而陶瓷一钢复合管仅磨损0.1mm。


陶瓷复合耐磨弯头

规格(部分尺寸)

公称内径
DN
外径
ф
钢厚度 陶瓷厚度 曲率半径
R
进口加长
L1
出口加长
L2
90°
理论重量
60°(kg)
理论重量
45°(kg)
理论重量
30°(kg)
理论重量
22.5°(kg)
理论重量
DN50 73 8 4 500 200 300 22 17 15 13 12
DN65 89 8 4 650 200 300 32 25 21.5 18 16
DN80 102/108 8 4 800 200 300 43/45.5 33/35 28/29.5 22.5/24 20/21
DN100 121/127 8 4 1000 200 300 61/64 45.5/48 38/40 30/32 26/27.5
DN125 146/152 8 4 1250 200 300 89/92.5 65/68 53/55.5 41.5/43 35.5/37
DN150 180 10 5 1500 200 300 158 114.5 93 71 60
DN175 203 10 5 1500 200 300 179.5 130 105 81 68
DN200 232 10 5 1500 200 300 206 150 121 93 78
DN225 253 10 5 1500 200 300 226 164 133 101.5 86
DN250 280 10 5 2000 200 300 320 228 182 136 113
DN275 299/310 10 5 2000 200 300 342/355 244/253 195/202 145/151 121/125
DN300 325/343 12 5 2000 200 300 445/471 317/335 253/267 190/200 157/166
DN325 351 12 5 2000 200 300 483 343 274 205 170
DN350 377 12 5 2000 200 300 520 370 295 220 183
DN375 402 12 5 2000 200 300 555 395 315 235 196
DN400 426 12 5 2500 200 300 715 505 398 292 240
DN425 450 12 5 2500 200 300 757 533 421 310 253
DN450 480 12 5 2500 200 300 810 570 450 331 271
DN500 530 12 5 2500 200 300 895 631 500 366 299
DN550 600 16 5 2500 100 100 1255 857 658 460 360
DN600 630 16 5 2500 100 100 1320 901 691 482 377
DN700 730 16 5 2500 100 100 1534 1047 805 561 440
DN750 800 16 5 2500 100 100 1685 1151 883 616 482

电厂锅炉气力输送系统中使用的陶瓷复合耐磨弯头效果图

陶瓷复合耐磨弯头安装效果图
声明:本文中所有内容均只适用于参考,陶瓷复合耐磨弯头性能、尺寸、价格等详情,请联系我们,电话:0515-86305188。
