陶瓷内衬复合钢管

日期:2015-05-04 17:28 关注:

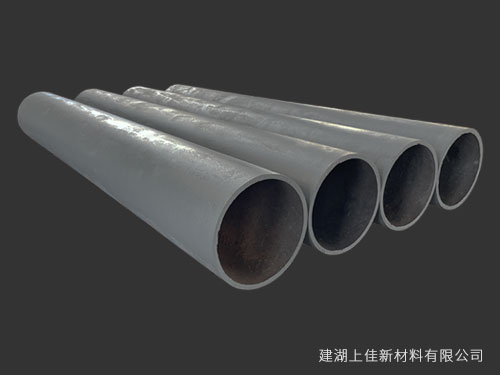

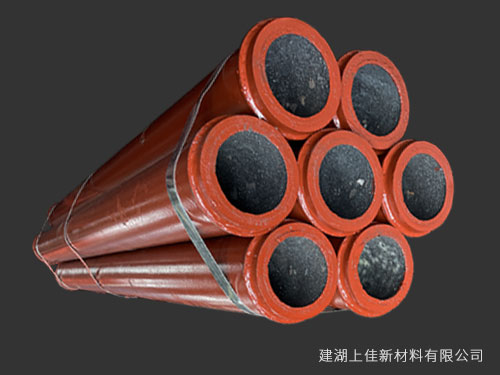

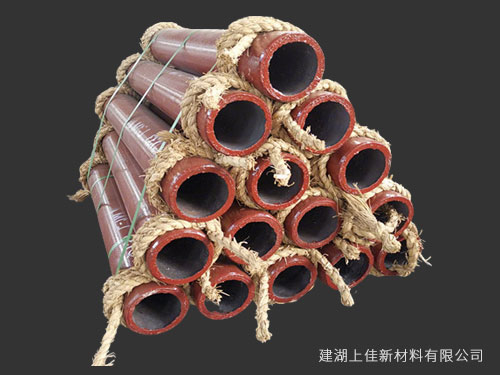

陶瓷内衬复合钢管

产品介绍

陶瓷内衬复合钢管是采用自蔓延高温离合合成法制造。从内到外分别由刚玉陶瓷、过渡层、钢管三层组成,陶瓷层是在2200℃以上高温形成致密刚玉瓷(AL2O3),通过过渡层同钢管形成牢固的结合。

产品特点

耐磨性好:内衬陶瓷层为刚玉陶瓷,其硬度(HRA)≥84,其耐磨性能是高铬耐磨铸铁合金管件的10倍以上。采用5mm厚复合陶瓷层,其实际耐磨使用寿命将相当于50mm厚耐磨铸钢。
耐腐蚀:选用不同的陶瓷材料,对不同的腐蚀介质具有优良的防腐性能,耐酸、碱、盐等强腐蚀介质和卤盐腐蚀的特性,并同时具有防结垢的性能。
耐高温性能好:陶瓷本身具有耐1200摄氏度以上的高温能力,耐磨陶瓷管件可以在-50℃到600℃湿度范围内长期运行,特别适合于高温燃烧器等设备内衬。
降低工程造价:陶瓷内衬复合钢管主要用于输送粉料介质,用于替代价格昂贵的不锈钢管、高铬铸钢管、硬质合金耐磨管,可直接降低工程造价,同时延长使用寿命。产品性价比高,可节省检修、更换材料的费用和时间。

产品应用

广泛应用于电力、冶金、矿山、煤炭、化工等行业作为输送煤粉、灰渣、尾矿、矿精粉、铝液等粉料介质,是一种理想的耐磨蚀管道。

一、冶金、电力行业中的应用

冶金、电力行业输送煤粉、灰渣、泥浆、石灰石膏浆液等每年需要消耗大量的金属管道。采用陶瓷内衬复合钢管取代其他管道,具有高耐磨、寿命长、安装方便、经济效益显著之特点。经河南鹤壁电厂、甘肃平凉电厂、太原市选煤厂、湖南石门电厂、国电九江电厂、合肥联合发电厂等企业运行,其运行寿命是钢管的十几倍也有可能几十倍以上。

二、矿山、煤炭行业中的应用

(1)矿山:矿山充填、精矿粉和尾矿运送对管道的磨损严重,以往采用的矿粉输送管道如攀枝花、大冶矿等使用寿命不到一年,改为该管可使寿命提高5倍左右。

(2)煤炭:选煤及长距离管道输煤普遍采用湿法输送,要求输送管既耐磨又耐蚀,采用该管可作为长寿输送管,经济效益可观。

矿山、煤炭行业经武钢集团、酒钢集团、鞍钢、攀钢、河北金牛能源有限公司葛泉选煤厂、邢台选煤厂等企业运行,其运行寿命是钢管的十五倍以上,其使用寿命在4年~10年。

三、其它行业

(1)该管不污染和不粘联熔融铝液。制造对铁质污染敏感,且使用后需要繁重劳动进行整理和维修的熔铝设备、铝液输送管、升液管是目前理想的材料。

(2)该管由于耐磨性能好且耐热蚀。适用于输送含有固体颗粒腐蚀性物料以及高温腐蚀性气体、含硫地热水等腐蚀性介质。

产品连接方式

焊接连接、法兰连接、卡箍连接

产品执行标准

YB/T176-2000 陶瓷内衬复合钢管
D/LT680-1999耐磨管道技术条件


输送铁矿精粉耐磨对比试验

材料 时间 磨损掉尺寸 平均年磨损率
陶瓷内衬复合钢管 2004年2月-2007年2月 0.12 0.04
20#无缝钢管 2004年2月-2007年2月 翻身一次
换管一次 共21mm
7

产品常规规格

内径 钢厚度 陶瓷层厚度 长度L(1) 长度L(2)
DN50 8 4 3000 6000
DN65 8 4 3000 6000
DN80 8 4 3000 6000
DN100 8 4 3000 12000
DN125 8 4 3000 6000
DN150 10 5 3000 6000
DN175 10 5 3000 6000
DN200 10 5 3000 6000
DN225 10 5 3000 6000
DN250 10 5 3000 12000
DN300 12 5 3000 6000
DN350 12 5 3000 6000
DN400 12 5 3000 6000
DN450 12 5 3000 6000
DN500 12 5 3000 6000
DN600 14 5 500 3000
DN700 16 5 500 3000
DN800 16 5 500 3000
DN900 18 5 500 3000

声明:本文中所有内容均只适用于参考,陶瓷内衬复合钢管性能、尺寸、价格等详情,请联系我们,电话:0515-86305188。
