首页 > 耐磨陶瓷管 > 送粉管道耐磨弯头

送粉管道耐磨弯头

日期:2015-05-04 17:30 关注: 次 标签:耐磨陶瓷弯头

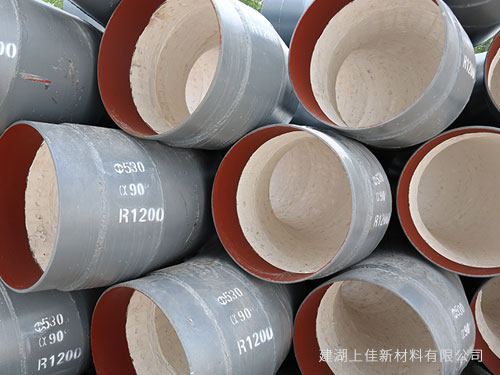

送粉管道耐磨弯头产品图


送粉管道耐磨弯头

送粉管道耐磨弯头

产品说明

送粉管道耐磨弯头一般采用复合陶瓷和粘贴陶瓷片二种工艺:
1、复合陶瓷,耐温度≤800℃,是自蔓延技术成型的,将陶瓷整体烧制在弯头内部,形成牢固的钢管与陶瓷冶金结合。
2、粘贴陶瓷片,耐温≤120℃,用特2制粘贴剂将成型的耐磨陶瓷片贴在弯头内部组装而成。

执行标准

YB/176-2000陶瓷内衬复合钢管
D/LT680-1999耐磨管道技术条件
D-LD2000烟风煤粉管道零部件典型设计手册

性能指标

氧化铝含量:≥90%
密度:≥3.8g/cm3
莫氏硬度(MOHS): ≥ 9.0
维氏硬度(VICKERS): ≥ 1150
洛氏硬度(HRA): ≥85 HRA
冷压强度: ≥850MPa
抗弯强度: ≥290MPa
断裂韧性KΙC ≥4.8MPa·m1/2

常规型号

公称内径 角度α(1) 角度α(2) 曲率半径R(1) 曲率半径R(2) 进口加长L1 出口加长L2
DN200 90° 45° 1000mm 1500mm 200 300
DN250 90° 45° 1000mm 1500mm 200 300
DN300 90° 45° 1200mm 1500mm 200 300
DN350 90° 45° 1200mm 1500mm 200 300
DN400 90° 45° 1000mm 1200mm 200 300
DN450 90° 45° 1200mm 2000mm 200 300
DN500 90° 45° 1500mm 2500mm 200 300
DN600 90° 45° 1500mm 2000mm 200 300
DN700 90° 45° 1500mm 2000mm 200 300
DN800 90° 45° 2000mm 2500mm 200 300


送粉常规物料介质成分

成分名称 符  号 单  位 设计煤种
二氧化硅 SiO2 35.71
三氧化二铝 Al2O3 11.03
三氧化二铁 Fe2O3 12.67
氧化钙 CaO 15.22
氧化镁 MgO 8.37
氧化钠 Na2O 3.41
氧化钾 K2O 0.26
二氧化钛 TiO2 1.15
三氧化硫 SO3 11.58
二氧化锰 MnO2 0.131

声明:本文中所有内容均只适用于参考,送粉管道耐磨弯头性能、尺寸、价格等详情,请联系我们,电话:0515-86305188。
