钢管内衬陶瓷管基础参数与安装要点 工业输送系统实用参考指南
一、钢管内衬陶瓷管产品基础定义

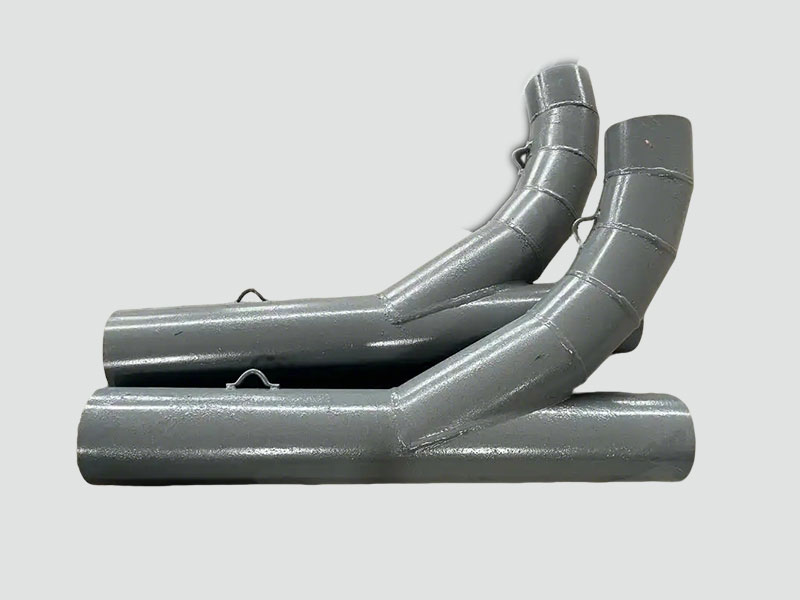

钢管内衬陶瓷管，是一种复合管道，它是在普通碳钢管的内壁，复合上一层致密的陶瓷层而形成的，属于工业耐磨防腐输送类的管材，主要被用于工况环境差，介质组分复杂的固液、固气混合介质输送的场景。
其常规结构，从内向外依次是，氧化铝陶瓷层，国家标准常用含量为95%Al₂O₃，过渡绑定层，碳钢管基体层，三层结构当中不存在介质直接冲刷钢管基体的通道，达成不同材料性能的互补利用。
此相关分类方法系参照，《火力发电厂烟风煤粉管道设计技术规程》DL/T 5121 - 2019里，相关耐磨管材的定义说明。
二、核心性能相关规范参数
任何一个参数的取值，都完全契合国家建材行业标准，也就是《内衬珊瑚瓷耐磨管件》JC/T 2219 - 2014里所明确规定的那一系列技术要求，不存在超出标准范围的承诺内容。
1. 常规来说，其内衬陶瓷层的厚度区域是在3毫米至12毫米之间，可以依据输送介质的磨耗等级去标注与之对应的适配厚度配置，在设计所允许的工况之下，的厚度是符合安全冗余要求的。
2. 陶瓷层洛氏硬度，不能够低于HRA 82，它处于对应常规钢铁材料硬度的2倍至3倍的范围之间，能够适配多数含有硬质颗粒介质的连续输送情景。
3. 界面所具备的结合剪切强度，其数值是不低于15MPa的，这一个数值是能够符合工业管道常规热胀冷缩适配工况的界面稳固要求的。
4. 常规所允许的工作温度范围是零下五十摄氏度至三百五十摄氏度，要是超越了这个温度的区间范围，那就需要提前去开展材料匹配性的试验验证啦。
5. 和常规碳钢管标准系列完全相符，常见执行的尺寸涵盖了从DN50到的全系列公制管道标准通径。
三、常用适用工况范围
钢管内衬陶瓷管适配以下合规工业工况条件：
在矿山行业里，存在着用于尾矿、干排尾渣进行长距离输送的管路，其中，输送介质含有SiO₂、金属矿物颗粒，有着磨耗的场景。
燃煤电厂用于煤炭行业的除灰管路，用于送粉的管路，还有炉底渣水的闭式循环输送管路，满足电力行业火力发电厂除灰设计通用技术条件。
用于冶金行业的，涉及烧结矿、高炉煤气含尘粒组分的输送管路，要适配连续稳定生产的工艺要求。
化工领域存在着这样一种流体输送管路，它具备弱酸和弱碱腐蚀组分，并且带有固体颗粒，对于这种管路，其工况参数需要提前与材料配方进行对应匹配。
绝不可以将其用于，设计说明里明确标注了，不适配的高温熔融介质输送场景，以及绝不可以用于，剧烈冲击外力的，直接作用于管路的击打场景，要防止引发，不符合工艺设计预先期望的失效情况。
四、现场安装基础要求
陶瓷管被置于钢管内部的这种施工，其要求是要完全依照工业金属管道工程施工规范GB 50235 - 2010里的通用要求来进行。
1. 于运输以及现场吊装作业的进程当中，要防止管路接口承受受力刚性冲击，吊装点被设置在常规钢管基体部分，不可以直接承力去砸碰管体内衬段。
2. 在管路对接焊作业开始之前，要花费精力彻底清理那个接口位置存在的各类杂质，对于对接焊热影响区跟内衬陶瓷层端面之间的距离，必须得预留出不小于20mm的呈现规范安全状态的区间。
3. 现场支吊架设置的间距，要与相同通径普通碳钢管的行业规范要求维持一致，不可以出现长期处于悬空状态且过载的架设安装形式。
4. 需存储于干燥通风遮阳领域，用于进行长期存放场景，防止钢管基体生锈，避免层间结合界面受异常环境侵蚀，这是为了防止长时间露天日晒雨淋而造成的情况。
五、日常运维观测要点
钢管内衬陶瓷管在正常投运后的定期运维内容：
运行时，要定期针对外观以及管路壁厚测点展开常规检测，将对接法兰面位置有无缝隙泄漏作为基础巡检项目，那些依据相关行业管材运维规范判定已达到设备检测周期的管路，需安排专用声波检测法来排查陶瓷层表观完整性，要提前排查潜在的不满足运行预期的使用风险，其检测执行方法契合《火力发电厂耐磨管及管件寿命评估技术导则》DL/T 2190 - 2020里头规定的通用抽样检测逻辑。
