耐磨陶瓷弯管在气力输送管道中的应用

日期:2019-04-12 12:12 关注:

目前,粉状物料气力输送管道的弯管通常采用无缝钢管或铸石弯管,其磨损一直是难以解决的问题。去年,牡丹江水泥厂在粉状物料气力输送管道中采用了一种陶瓷钢复合弯管,使用效果良好,使用寿命远远超过铸石弯管,现介绍如下。

结构

耐磨陶瓷弯管,管道采用自蔓延高温合成技术制造,从内到外由刚玉瓷层、过渡层和钢层组成见图。刚玉瓷层是在高温熔融时制成的致密刚玉主要化学成分,它通过过渡层与钢层结合,其钢层可根据用户需要采用无缝钢管、耐热钢管或不锈钢管。弯管的角度。和曲率半径可根据用户需要制作。

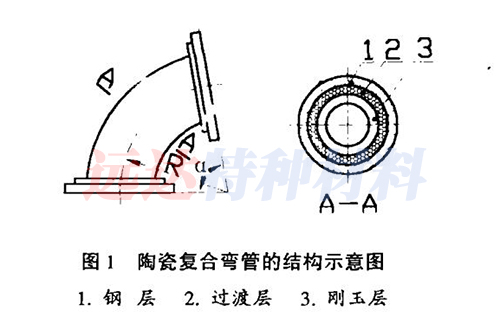

耐磨陶瓷弯管的结构示意图
陶瓷复合弯管的结构示意图

特点

硬度高刚玉瓷层的硬度相当于钨钻硬质合金,其硬度达11000~13000N/mm²。

耐磨性好耐磨性比碳钢或耐磨铸铁高十倍以上。用30%SIO2泥浆做冲刷对比实验,陶瓷钢复合弯管的体积损失仅是钢弯管的1/8。

机械性能良好刚玉瓷层是在高温熔融时制成的致密刚玉,体积密度为3.85~3.95g/cm3,压溃强度在300~350MPa;具有较强的抗机械冲击性点接触管外壁时,陶瓷的耐冲击次数大于15次。

工程造价低、重量轻对于相同曲率半径、弯曲角度的同一通径的弯管,其每只的重量只有耐磨合金钢弯管重量的1/2、铸石弯管重量的1/3;每只弯管工程造价,陶瓷钢复合弯管比耐磨合金弯管低30%左右,比铸石弯管低10%左右。

便于安装:耐磨陶瓷弯管具有良好的抗热冲击性能。将其加热升温到900℃后,放人水中冷却,反复多次,刚玉瓷层不裂缝或崩裂因外层是钢层,可直接与法兰或钢管等焊接相连。若使用中弯管处出现破裂情况,可立即进行应急补焊修复,待有停车机会时再进行更换,克服了铸石弯管不能焊接的缺点。

不会造成管道堵塞对陶瓷钢复合弯管进行破坏性试验,用手锤将管口敲到明显变型,刚玉瓷层有少量爆裂,其脱落的刚玉碎粒不大于5mm²,且过渡层还牢固与钢层结合,不会象铸石弯管在遭破坏后会脱落大块铸石,堵塞管道。

应用效果

牡丹江水泥厂从煤磨车间到烧成车间采用气力管道输送煤粉。改用陶瓷钢复合弯管后,大大提高了使用寿命,且送煤量由7000m3/h,提高到12000m³/h仍能正常使用。
